Обзор мобильного расточно-наплавочного комплекса “СТАНЭКСПЕРТ® ТАРМАН-400 ЦПУ”

Обзор мобильного расточно-наплавочного комплекса “СТАНЭКСПЕРТ® ТАРМАН-400 ЦПУ”

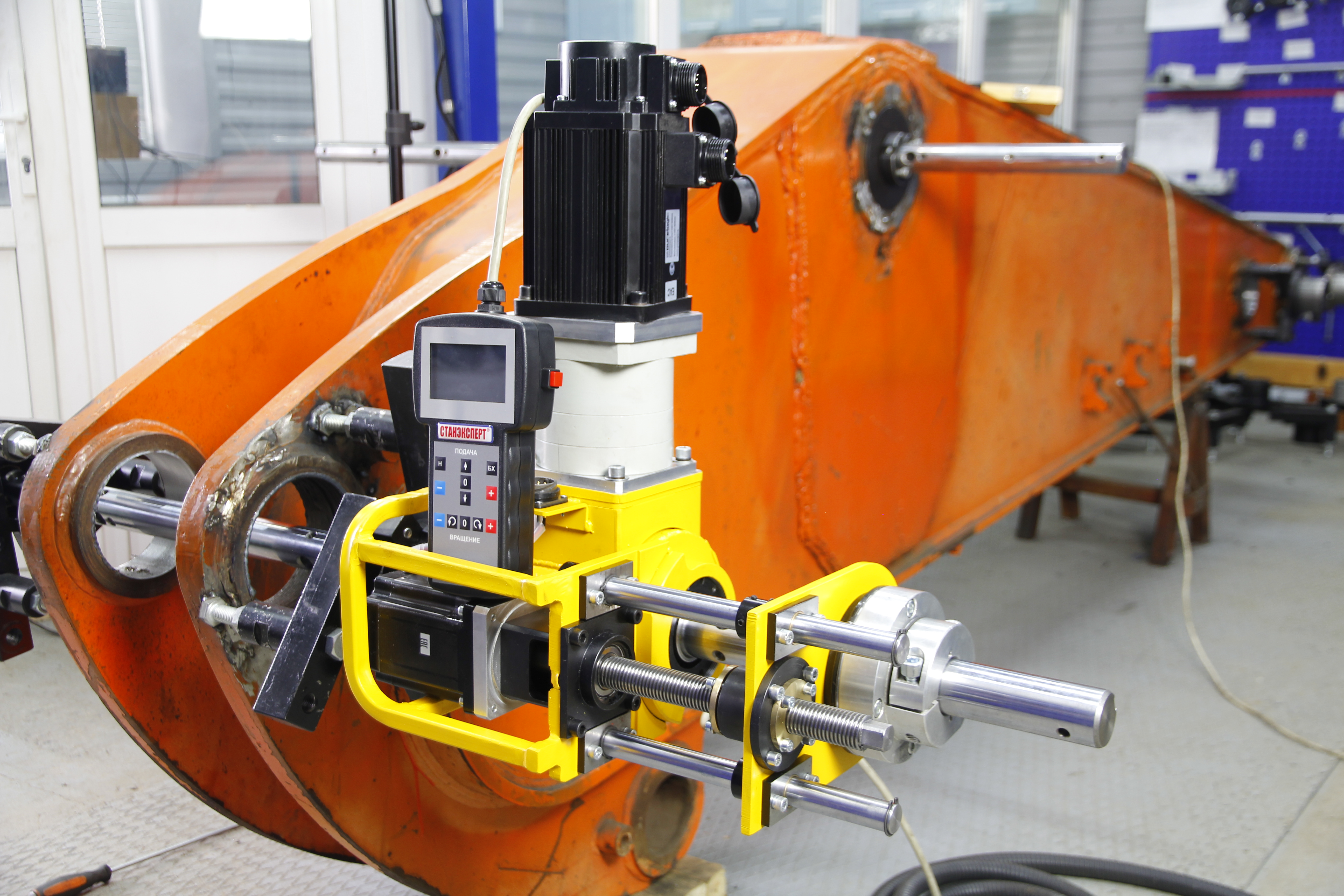

Станок применяется для восстановления диаметров дорожно-строительной, карьерной, сельскохозяйственной техники, узлов и деталей различного оборудования по месту его нахождения, без транспортировки в ремонтный цех.

Мобильный расточно-наплавочный комплекс осуществляет расточку от 25 до 400 мм, внутреннюю наплавку от 25 до 400 мм и наружную наплавку до 500 мм в зависимости от выбранной комплектации.

На приводе вращения станка установлен Сервомотор с мощностью потребления 1.5 кВт и редуктором планетарного типа.

Станок монтируется на главную опору оснастки по цилиндрической посадке и зажимается одним винтом двухстороннего действия. Винт работает в обе стороны - на зажим и на разжим, для того чтобы облегчить установку и снятие станка.

Борштанга проходит сквозь станок, благодаря этому, длина обработки не ограничена, а зависит от длины борштанги или наплавочного вала. Рабочий ход непрерывной обработки за один зажим борштанги составляет 200 мм. Станок может быть изготовлен с другой длиной рабочего хода.

В станке предусмотрена возможность регулировки зацепления внутренней угловой передачи с помощью специальных регулировочных шайб без снятия привода вращения. Также предусмотрена система регулировка зазора в паре винт – гайка подачи, радиальных зазоров подшипников скольжения дополнительных съемных направляющих, что позволяет обеспечить плавность и точность обработки.

Для уменьшения влияния консольного расположения винта привода подачи, предусмотрены две дополнительных съемных направляющих закаленных ТВЧ (токами высокой частоты).

Вертикальная компоновка позволяет производить работу в труднодоступных местах.

БЛОК УПРАВЛЕНИЯ

На блоке управления расположены: рычаг включения, кнопка пуска, кнопка грибок аварийного стопа. Все кабели могут быть отсоединены от блока управления и станка, что обеспечивает удобство и сохранность оборудования при перемещении и транспортировке. Станок и блок управления соединены коммутационным кабелем в защищенном от механических повреждений герметичном металлорукаве. При изготовлении электрооборудования станка мы используем управляющие и силовые провода производства Подольского Кабельного завода "Паритет", промышленные разъемы производства Чебоксарского НПО «КАСКАД», корпуса блока управления, пускорегулирующие устройства, а также системы электропроводки и маркировки от отечественных производителей ДКС и ИЕК.

Имеется функция проведения удаленной диагностики электронной части и обновления программного обеспечения, достаточно иметь персональный компьютер, выход в интернет и USB-кабель.

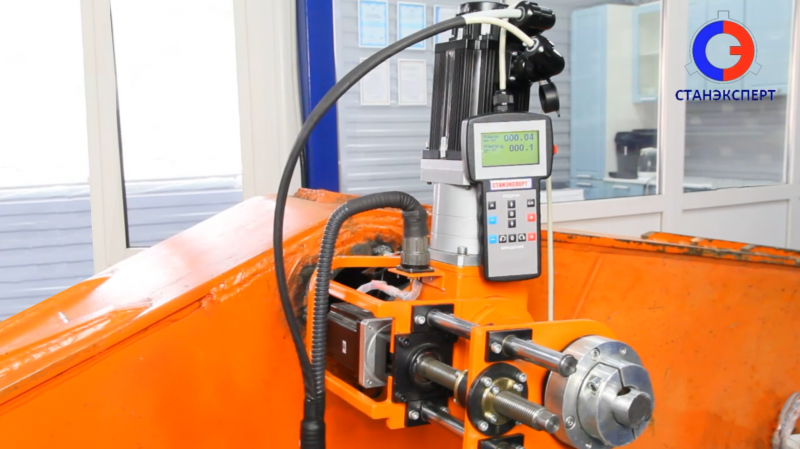

Станок оснащен герметичным цифровым пультом управления, со степенью защиты IP 65, с гибким прочным кабелем длиной 5 метров. Коммутационный кабель от блока к станку также имеет длину 5 метров, что позволяет с пультом в руках работать на дальнем обрабатываем отверстии габаритной детали на расстоянии до 10 метров от станка. Проводное соединение пульта с блоком управления гарантирует надежную бесперебойную связь, в ответственный момент не сядут аккумуляторы и не пропадет из-за помех от стороннего оборудования радиосигнал что обеспечивает стабильную и безопасную работу.

ПУЛЬТ УПРАВЛЕНИЯ

В цифровом дистанционном пульте предусмотрены функции:

• Индикация значения скорости вращения в об/мин и скорости подачи в мм/об или мм/мин.

• Секторная наплавка с функцией автоматического проплавления краев.

• Продублирована кнопка Аварийного стопа.

• Ускоренная подача.

• Смена направления подачи и вращения.

• Меню настройки.

• Включение подсветки экрана и регулировка яркости.

• Мерный ход - обработка на заданную глубину

• Индикатор нагрузки сервомоторов

• Счетчик моточасов

В базовую комплектацию также входят:

- Наплавочный вал в комплекте с Кабель-рукавом, со стандартным евро-разъемом, и горелкой.

- Комплект расходников: сопло, наконечник-диффузор, а также вместе с этим, наружная наплавочная горелка и горелка для внутренней наплавки.

- Кабель питания и Кабель коммутационный.

- Скоба для регулировки и измерения вылета резца, в процессе работы.

- Наборы ключей.

КОМПЛЕКТЫ ДЛЯ РАСТОЧКИ

С базовой комплектацией станка в зависимости от обрабатываемых диаметров применяются дополнительные комплекты для расточки:

Оснастка для расточки от 25 до 50 мм;

Оснастка для расточки от 35 до 150 мм;

Оснастка для расточки от 45 до 220 мм;

Оснастка для расточки от 45 до 400 мм;

Оснастка для расточки от 55 до 220 мм;

Оснастка для расточки от 55 до 400 мм.

Возможно изготовление нестандартной оснастки под технические задачи заказчика

Мы предоставляем широкий выбор дополнительной оснастки к мобильным станкам различных производителей – торцовочные головки, борштанги, расходные материалы для наплавки и расточки, измерительные инструменты и прочее.

• Наши специалисты подберут оборудование под ваши задачи.

• Окажут техническую поддержку по вопросам технологии расточки и наплавки, а также эксплуатации оборудования.

• Бесплатно обучат работе на оборудовании наших клиентов

• Проведут демонстрацию предприятия и работы оборудования у нас или в режиме онлайн.

• В случае возникновения неисправности оперативно выясним техническую причину и устраним ее дистанционно, либо незамедлительно отправим вам на замену новый узел в течении гарантийного срока бесплатно и за наш счет, получив который без длительных простоев вы продолжаете работать и затем отправляете нам обратно замененный неисправный узел.

• Так же оказываем неограниченную пост гарантийную техническую поддержку и ремонт оборудования.
